- Fixation du treuil sur 2 rails, eux-même solidement
fixés au plancher.
|
|

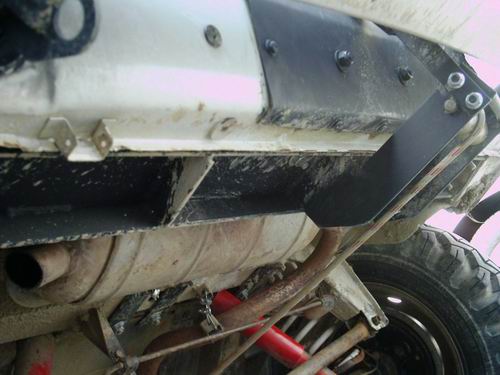

- Renforcement de la jupe arrière.
|
|

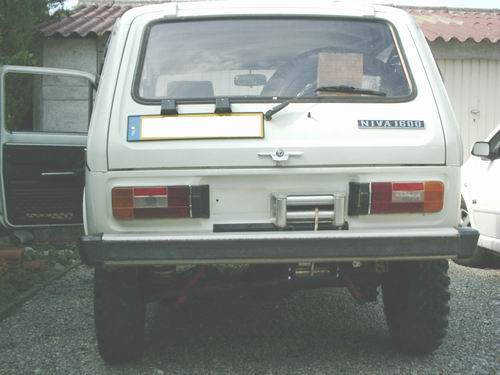

- Détail de la sortie et du rouleau sous le
pare-chocs.
|
|

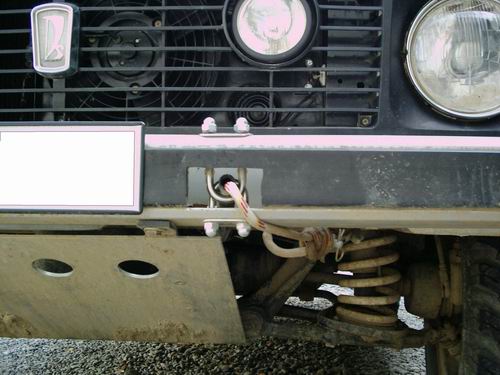

- Détail du guide inséré dans le pare-chocs avant.
|
|

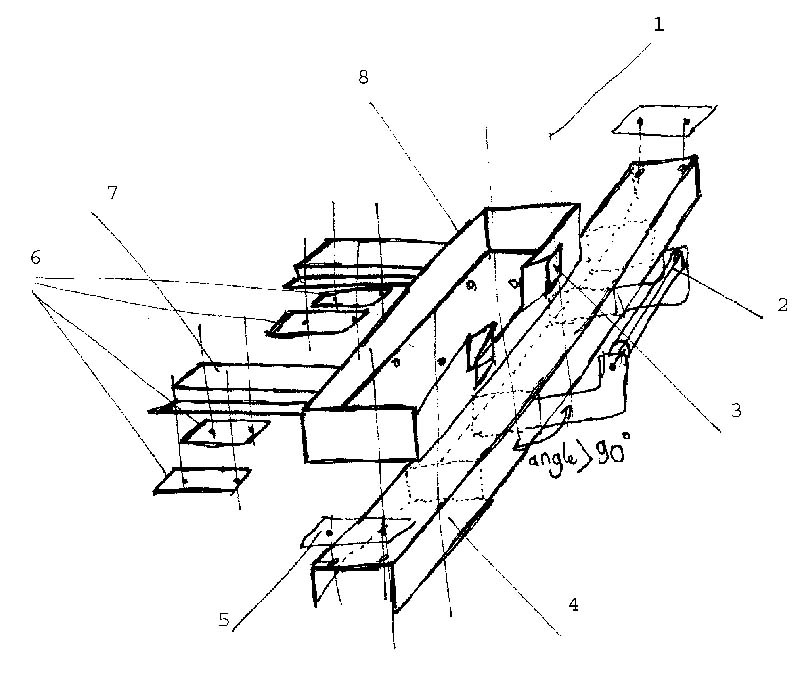

- 1- 4 fixations traversantes, vis + grosse rondelles + écrous
- 2- Rouleau de guidage
- 3- Appuis contre le tablier arrière et support rouleaux
- 4- Traverse sous coque, juste derrière la traverse arrière, acier 5 mm renforcé par deux goussets
- 5- 2 contre-plaques pour prendre les longerons
- 6- 4 contre-plaques pour passer sous la traverse intermédiaire
- 7- Ώ "Omégas" tôle de 3 mm
- 8- Berceau support de treuil, acier 5mm
|
 |
