- Ce
pont avant n'est pas issu de ma science mais a été
conçu en Grèce par des passionnés de Niva.

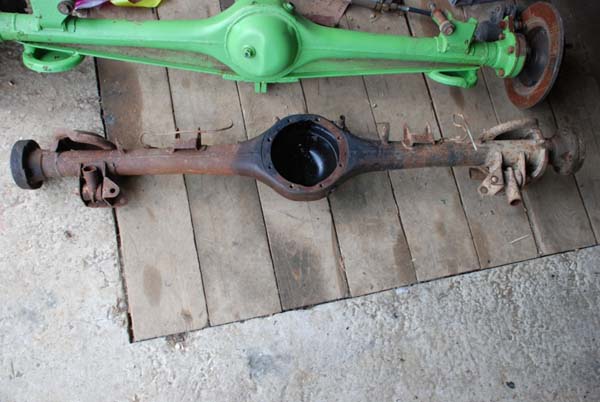

- Dans un premier temps il vous faut récuperer un pont arrière de Niva.
- Même un pont voilé fera l'affaire.
|
 |
- Traçage et découpe suivant le plan ci-contre.
|
 |

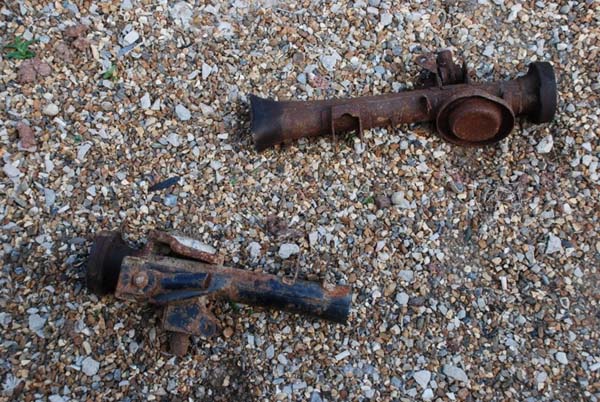

- Il vous reste deux morceaux que vous pourez ferrailler.
|
 |

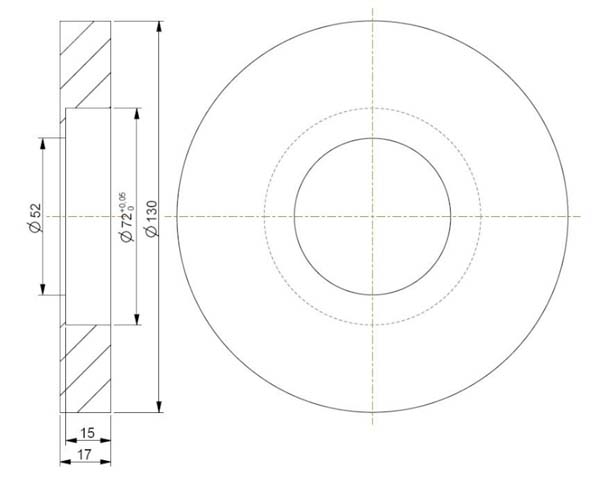

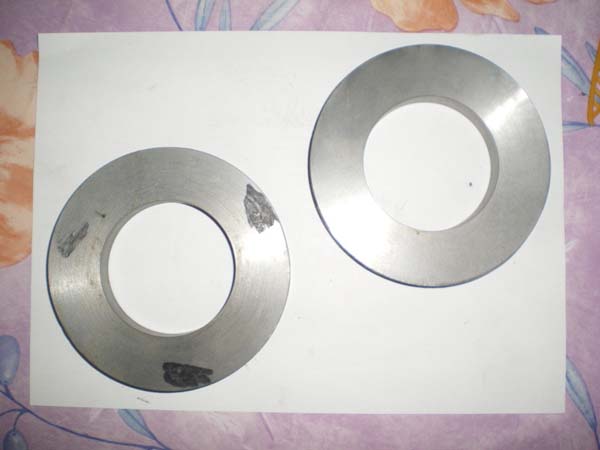

- Fabriquer deux bagues selon le plan (ici les bagues sont differentes du plan, c'est celles du proto).
- Sur le plan elles ont été optimisées.
|
 |

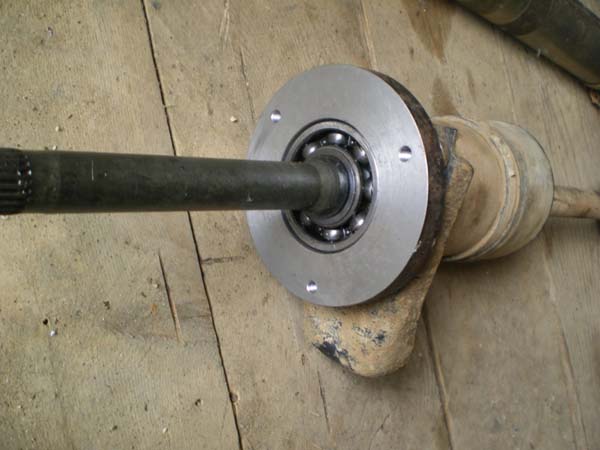

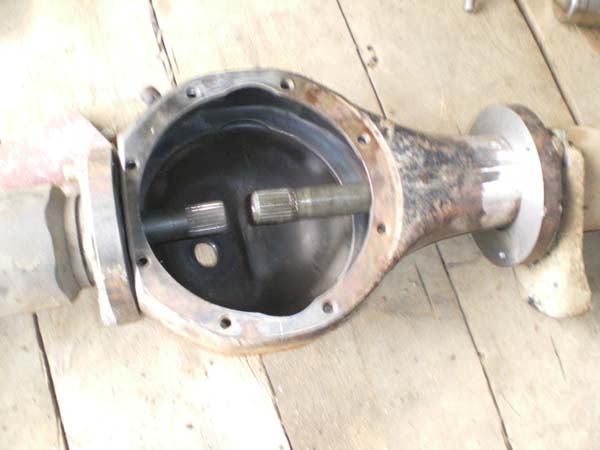

- Ensuite il suffit de les mettre sur les cardans, de tracer, pointer, percer et tarauder les fixations des cardans.
|
 |
- Le pont commence déjà à prendre forme.
|
 |
- Mise en place et pointage des bagues sur le pont.
|
 |

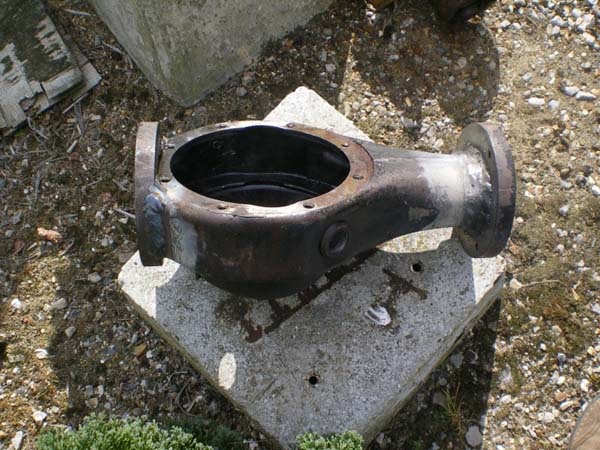

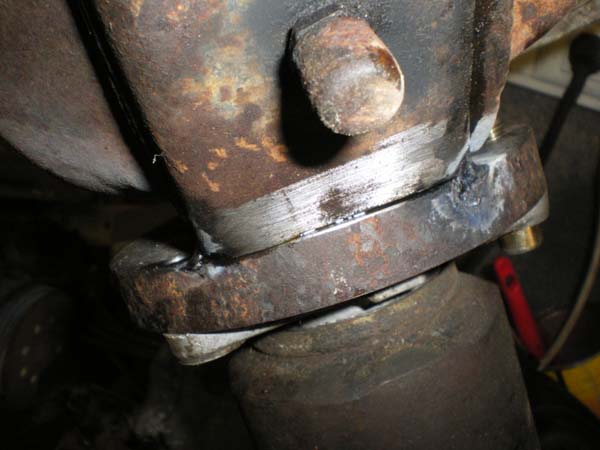

- Soudure des bagues sur le pont.
|
 |
A ce
stade, le pont est terminé. Ne restera plus qu'à
réaliser les fixations qui seront différentes selon que
le pont sera pour un moteur essence ou diesel.
***/***
La suite
de ce tutoriel ne va concerner que les modèles essence
(desolé pour les "mazouteux") quelques photos de ponts diesel
seront disponibles en fin de chapitre. |

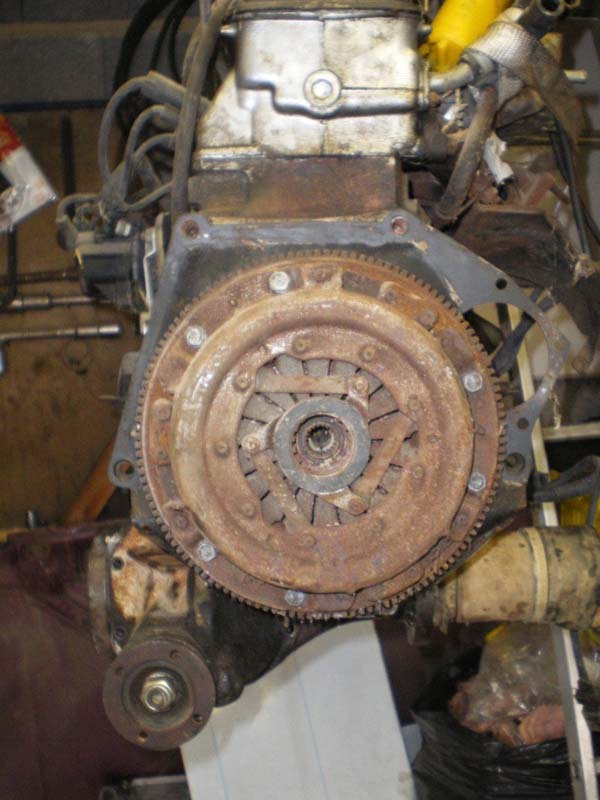

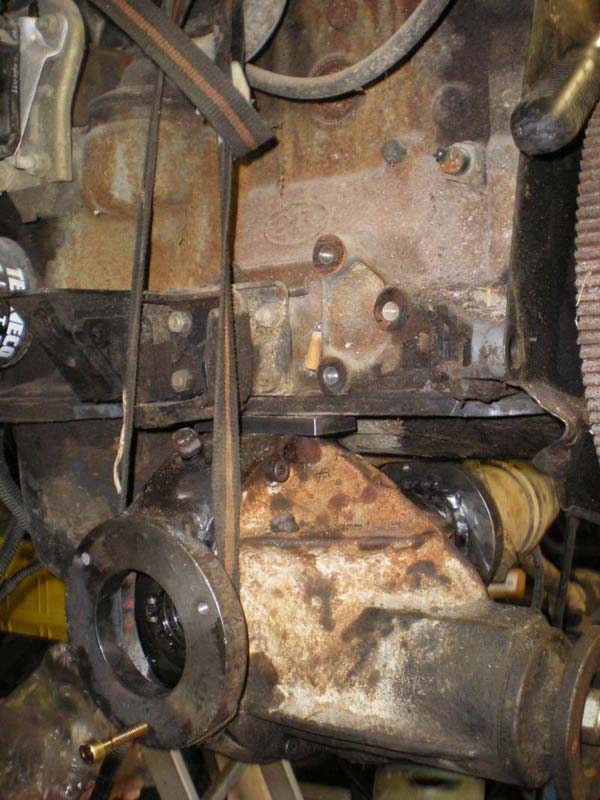

- Présentation du pont sous un moteur essence.
|
 |
- Mise
en place d'une cale de un centimètre sous le pont (ce qui permet
de descendre le pont et d'assurer aux cardans un meilleur alignement,
surtout lorsque l'avant a été réhaussé).
|
 |

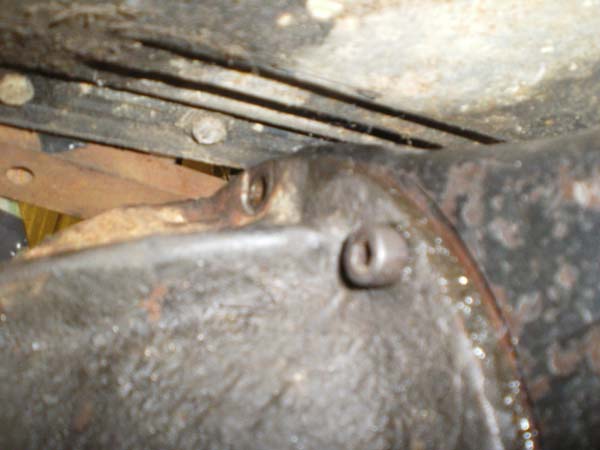

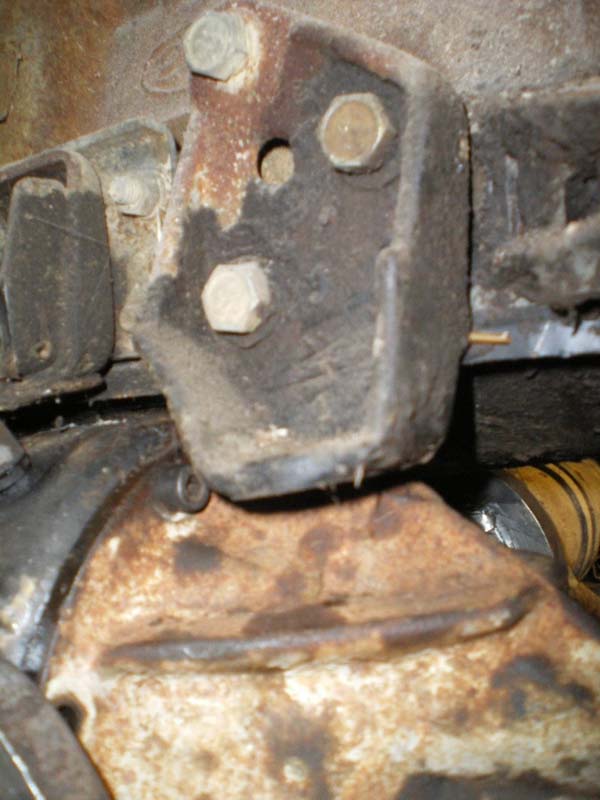

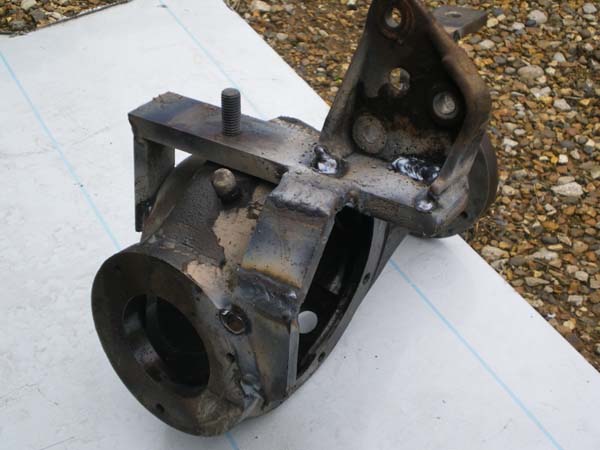

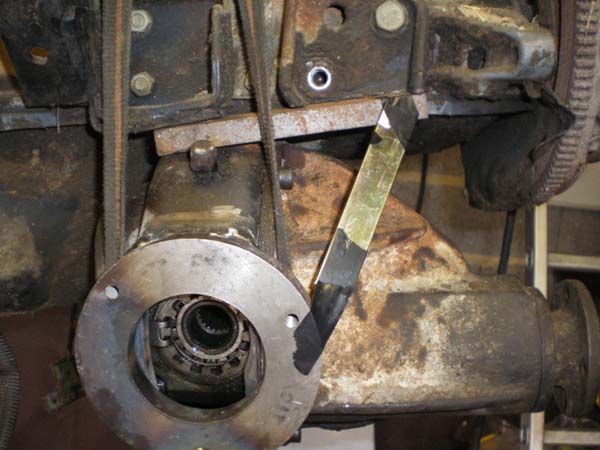

- Visualisation de la patte support.
|
 |
- Il n'y a pas beaucoup de place, mais ça passe !
|
 |

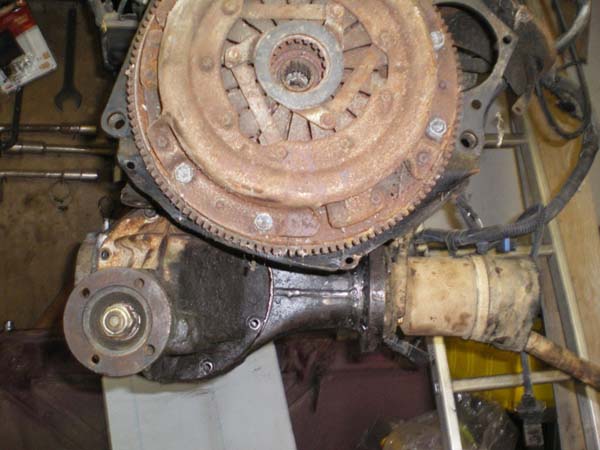

- Mise en place du pont et pointage des fixations.
|
 |
|
|
 |

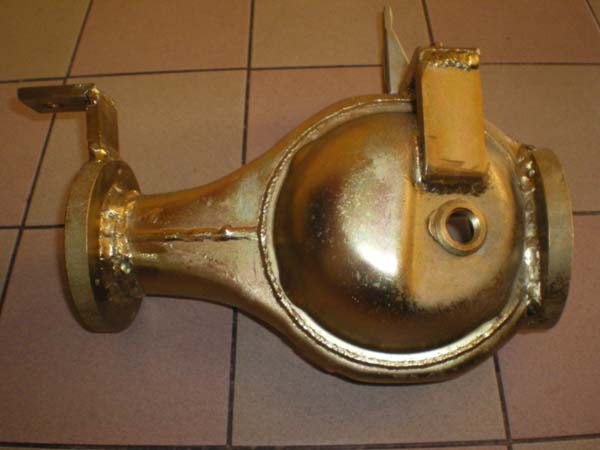

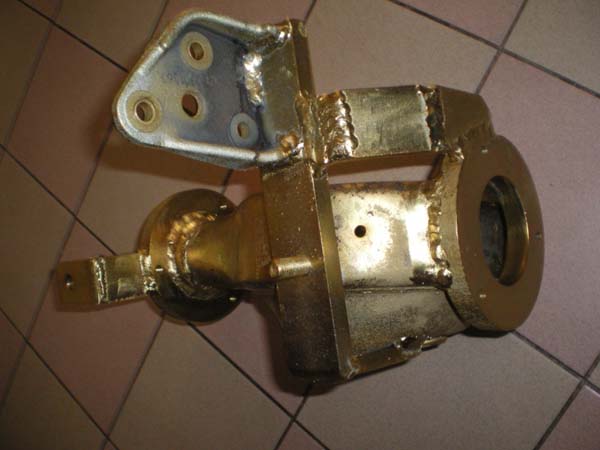

- Et le voilà fini (finition zingage bichromaté renforcé).
|
 |
| Il est impératif de monter dans ce pont le même couple conique que celui de l'arrière. |

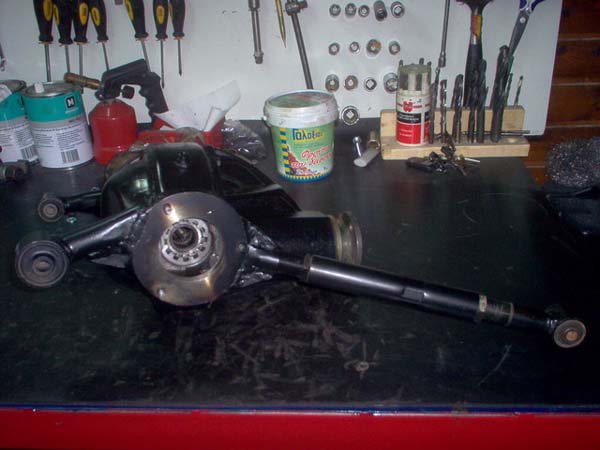

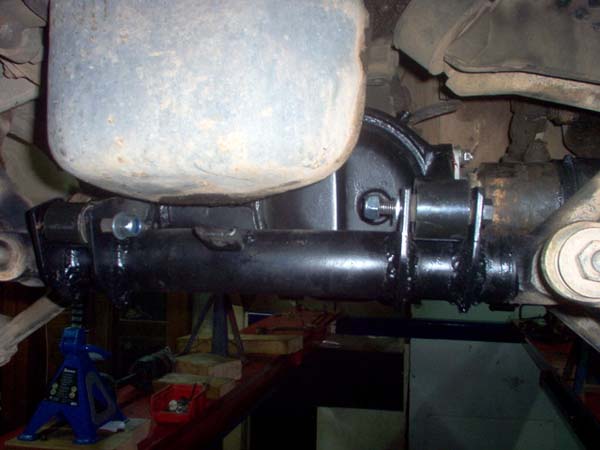

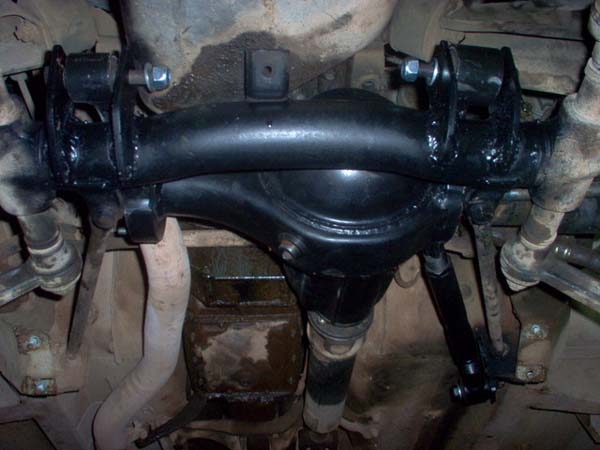

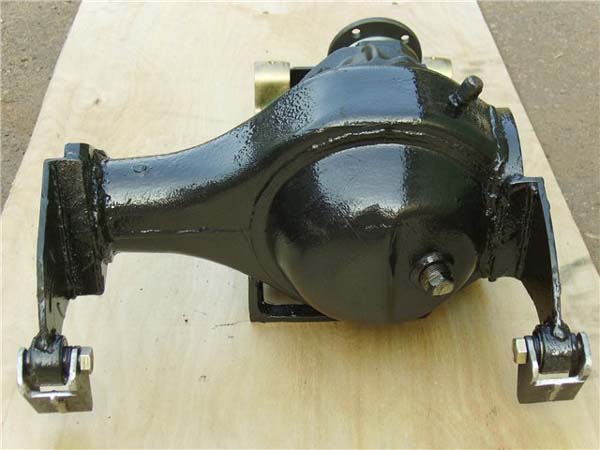

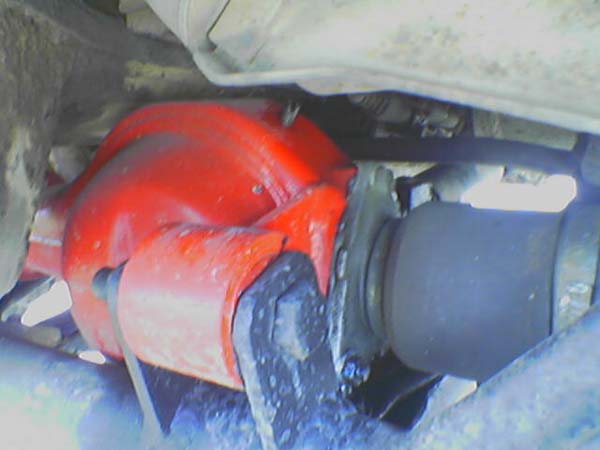

- Voilà quelques photos de ponts qui se montent aussi bien sur les essences que sur les diesels.
|
 |
| Un grand remerciement à extreme lada pour ce long reportage. |
