Montage de graisseurs sur moyeux avant de Niva

Il est recommandé de regraisser les roulements de roues avant assez souvent, surtout lorsque la voiture roule dans l'eau ou la boue.
Ceci représente un assez grand travail de démonter, nettoyer, remonter et régler les roulements.
D'où l'intérêt de monter des graisseurs sur les moyeux avant afin d'éviter des mauvaises surprises.
  • L'axe du graisseur se trouve à 41 mm du bord extérieur du moyeu.
  • Ici vue côté extérieur.

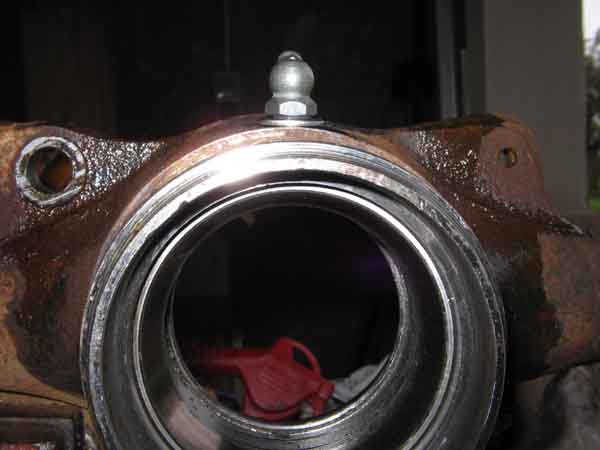

  • Vue côté intérieur du moyeu.

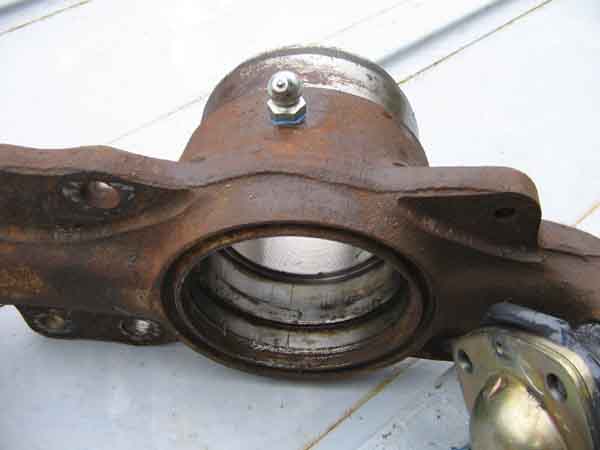

  • Vue du graisseur monté sur le moyeu.

  • Il faut faire un petit bosselage sur l'écran du disque de frein afin que le graisseur soit accessible.

  • Attention, il ne faut pas le faire trop important car sinon il vient frotter sur le disque de frein.

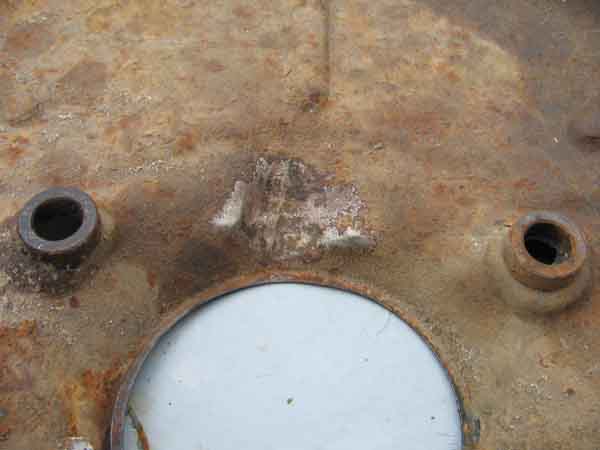

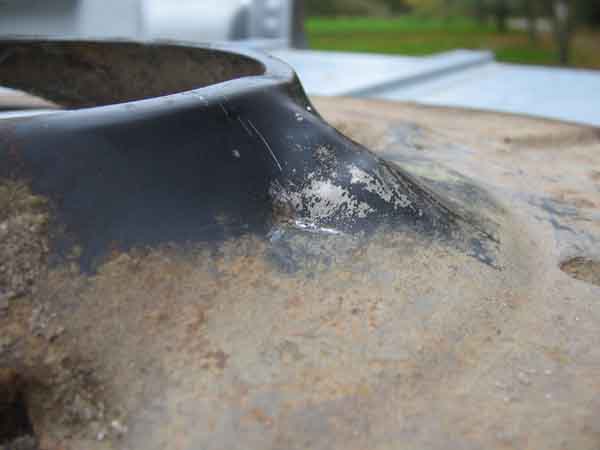

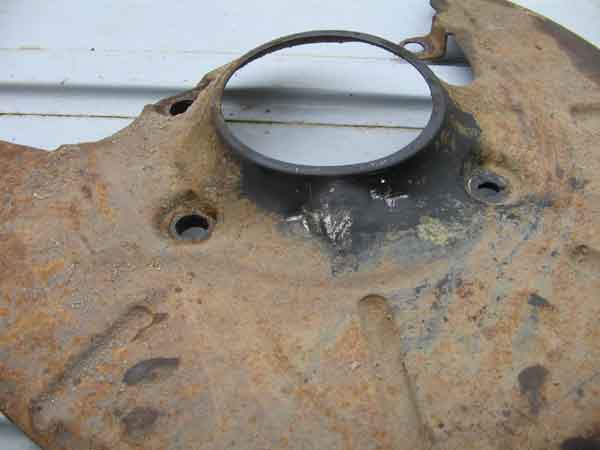

  • Détail du métal repoussé sur l'écran du disque de frein.

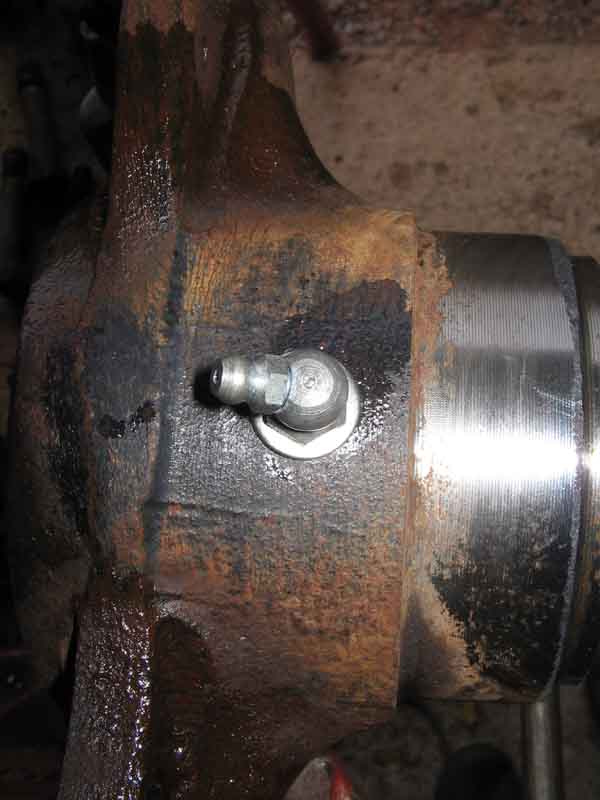

  • Quand le graisseur n'arrive pas perpendiculairement à la roue, l'ajout d'une rondelle est conseillé pour pouvoir le régler.

  • Le graisseur est monté au frein filet Loctite bleu.

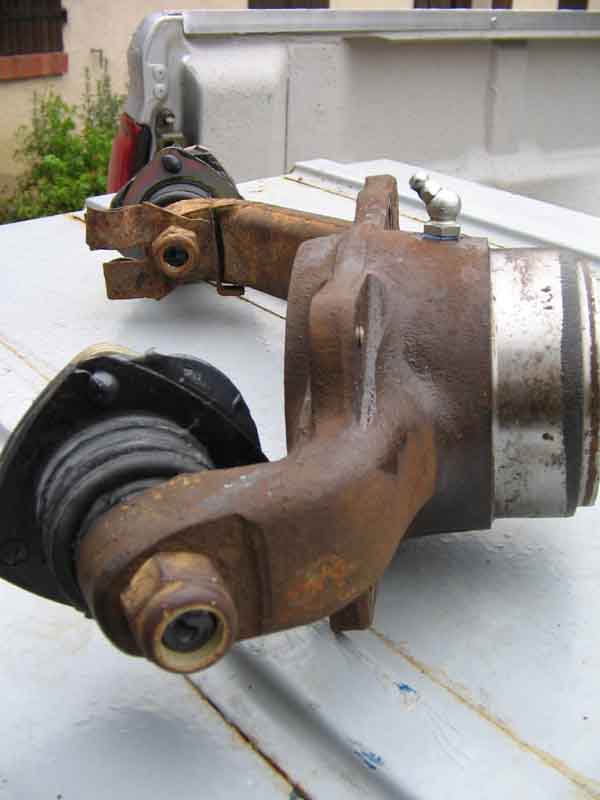

  • Le graisseur est positionné de façon qu'il soit derrière le cardan.

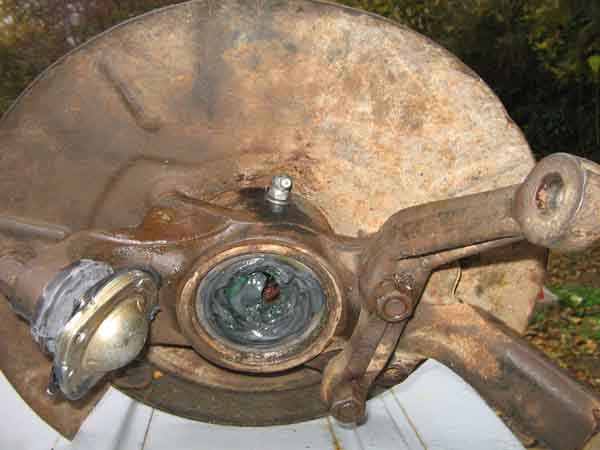

  • Une fois fini ça donne ceci.

  • Les photos viennent du demi-train gauche, mais c'est pareil à droite ;-)

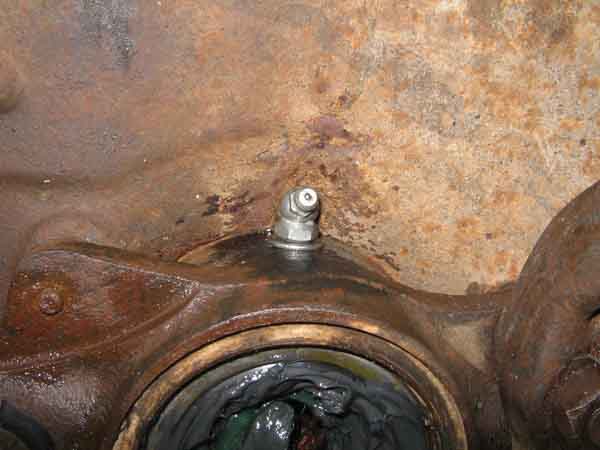

  • Photo du graisseur une fois en place.

Un grand merci à Steamroller pour ce reportage.
