Allumage électronique pour Lada Niva
Schémas et photos
Pour voir les schémas, il suffit de cliquer dessus et ensuite l'agrandir avec la loupe.

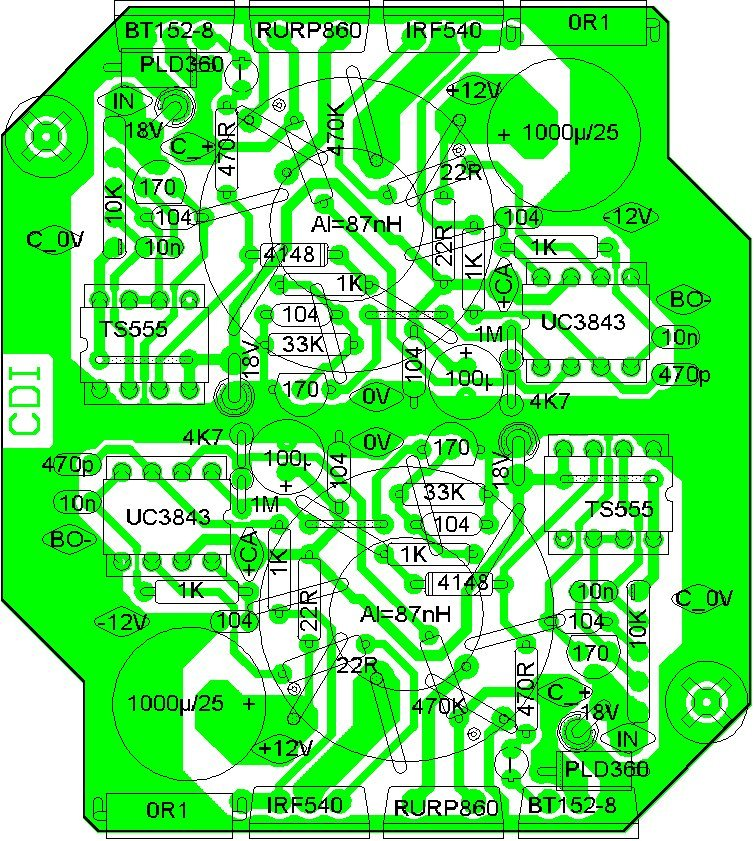

| Rep. | Qte | Désignation | Fournisseur | Référence | Prix | Total |
|
CN3 |
1 | CONNECTEUR HE15 MALE 4 POINTS (COSSES FEMELLES) |
SELECTRONIC |
22.8310-5 |
21,00 le lot de 5 |
4,20 |
|
CN3-B |
1 | CONNECTEUR HE15 FEMELLE 4 POINTS (COSSES MALES) |
SELECTRONIC |
22.8315-5 |
21,00 le lot de 5 |
4,20 |
|
CN1,2-B |
2 | CONNECTEUR HE15 MALE 3 POINTS (COSSES FEMELLES) |
SELECTRONIC |
22.8309-5 |
18,00 le lot de 5 |
7,20 |
|
CN2,1-B |
2 | CONNECTEUR HE15 FEMELLE 3 POINTS (COSSES MALES) |
SELECTRONIC |
22.8314-5 |
18,00 le lot de 5 |
7,20 |
| . | 9 | COSSE FEMELLE POUR HE15 |
SELECTRONIC |
22.8318-50 |
38,00 le lot de 50 |
6,80 |
| . | 9 | COSSE MALE POUR HE15 |
SELECTRONIC |
22.8319-50 |
38,00 le lot de 50 |
6,80 |
| . | 18 | GAINE THERMO 3/1 Ø 6mm SUR COSSES |
CONRAD |
7148 752-17 |
32,90 pour 1,20 m |
5,00 |
| . | 1 | PASSE FIL POUR BOITIER ETANCHE |
CONRAD |
0531 707-17 |
1,80 par 10 |
1,80 |
|
FIL |
9 | 20 cm DE FIL DE CABLAGE 1mm² BLEU, ORANGE, VIOLET, NOIR, ROUGE, JAUNE, BLANC , VERT , MARRON |
SELECTRONIC |
. | . | . |
| . | 12 | COSSE FEMELLE Ø 1,3mm A SERTIR SUR CABLE |
CONRAD |
0526258-17 |
12,10 le lot de 50 |
3,60 |
| . | 12 | GAINE THERMO 3/1 Ø 3mm POUR COSSES |
CONRAD |
7148 736-17 |
16,00 pour 1,20 m |
4,00 |
| . | ||||||
|
C1A- |
16 |
COSSE MALE Ø 1,3mm A SOUDER SUR CI |
CONRAD |
0526 274-17 |
17,40 le lot de 100 |
3,50 |
|
C2A-F |
6 |
CONDENSATEUR Z5U AXIAL 100nF/50V |
SELECTRONIC |
22.2379-10 |
13,00 le lot de 10 |
7,80 |
|
C3A-B |
2 |
CONDENSATEUR CHIMIQUE 1000µF/25V type 135 |
SELECTRONIC |
22.2407 |
10,00 |
20,00 |
|
C4A-B |
2 |
CONDENSATEUR CERAMIQUE 470pF pas de 2,54 |
SELECTRONIC |
22.1300-10 |
19,00 le lot de 10 |
3,80 |
|
C5A-B |
2 |
CONDENSATEUR CHIMIQUE 100µF/16V diamètre 6mm |
CONRAD |
0475 360-17 |
2,50 |
5,00 |
|
C6A-B |
4 |
CONDENSATEUR CERAMIQUE 10nF pas de 2,54 |
SELECTRONIC |
22.1197-10 |
13,00 le lot de 10 |
5,20 |
|
C7A-B |
2 |
CONDENSATEUR CERAMIQUE 100nF pas de 2,54 |
SELECTRONIC |
22.1213-10 |
22,00 le lot de 10 |
4,40 |
|
D1A-B |
2 |
DIODE ULTRA FAST RURP860 |
SELECTRONIC |
22.3218 |
9,00 |
18,00 |
|
D2A-B |
2 |
DIODE SIGNAL 1N4148 |
SELECTRONIC |
22.3992-10 |
3,00 le lot de 10 |
0,60 |
|
IC1A-B |
2 |
CIRCUIT TIMER TLC555 ou TS555 |
SELECTRONIC |
22.3894 |
6.00 |
12,00 |
|
IC2A-B |
2 |
CIRCUIT ALIM A CONTROLE DU COURANT UC3843 |
CONRAD |
7225 186-17 |
8,50 |
|
|
L1A-B |
2 | TORE DE FERRITE AVEC 2 ENROULEMENTS A BOBINER - ~133 SPIRES JOINTIVES SOIT ~3,5 METRES de FIL Ø 0,2mm 8 SPIRES ESPACEES SOIT ~0,3 METRES en ø 1mm LES 2 ENROULEMENTS DANS LE MEME SENS |
SELECTRONIC |
22.9123 22.8746-25 22.8683-25 |
15,00 25,00 les 25m 45,00 les 25m |
30,00 3,50 1,00 |
|
L2A-B |
2 |
DIODE ROUGE Ø 3mm standard |
SELECTRONIC |
22.2516 |
2,50 |
5,00 |
|
R1A-B |
2 |
RESISTANCE 2W 0,1 Ω |
SELECTRONIC |
22.9507 |
3,00 |
6,00 |
|
R2A-B |
2 |
RESISTANCE 1/2W 33K Ω |
. | . | . | . |
|
R3A-D |
4 |
RESISTANCE 1/2W 22 Ω |
. | . | . | . |
|
R4A-F |
6 |
RESISTANCE 1/2W 1K Ω |
. | . | . | . |
|
R5A-B |
2 |
RESISTANCE 1/2W 470 Ω |
. | . | . | . |
|
R6A-B |
2 |
RESISTANCE 1/2W 1M Ω |
. | . | . | . |
|
R7A-B |
2 |
RESISTANCE 1/2W 4,7K Ω |
. | . | . | . |
|
R8A-B |
2 |
RESISTANCE 1/2W 470K Ω |
. | . | . | . |
|
RR1A-B |
2 |
RESEAU DE 4 RESISTANCES 1/8W 10K Ω |
SELECTRONIC |
22.9334 |
2,00 |
4,00 |
|
T1A-B |
2 |
TRANSISTOR MOSFET IRF540 |
SELECTRONIC |
22.7378 |
12,00 |
24,00 |
|
T2A-D |
4 |
TRANSISTOR MOSFET BS170 |
SELECTRONIC |
22.3571 |
5,00 |
20,00 |
|
TH1A-B |
2 |
THYRISTOR BT152-800 |
CONRAD |
151 421-17 |
19,40 |
38,80 |
|
Z1A-D |
4 |
DIODE TRANSIL P6KE 18V |
CONRAD |
7221 312-17 |
8,90 |
. |
|
Z2A-B |
2 |
DIODE TRANSIL P6KE400 |
RADIOSPARES |
168-9957 |
. | . |
| . | 6 |
MICA , CANON ISOLANT VIS et ECROU POUR TO220 |
CONRAD |
0153 290-17 |
4,40 |
13,20 |
| . | 1 |
CIRCUIT IMPRIME PERCE (ETAME SI ON PAYE PLUS) |
ATEXA |
. | . |
72,25 |
| . | . | FRAIS DE TYPON A PARTIR D’IMAGE EN FORMAT TIFF http://www.atexa-electronique.com/ |
ATEXA |
. | . | . |

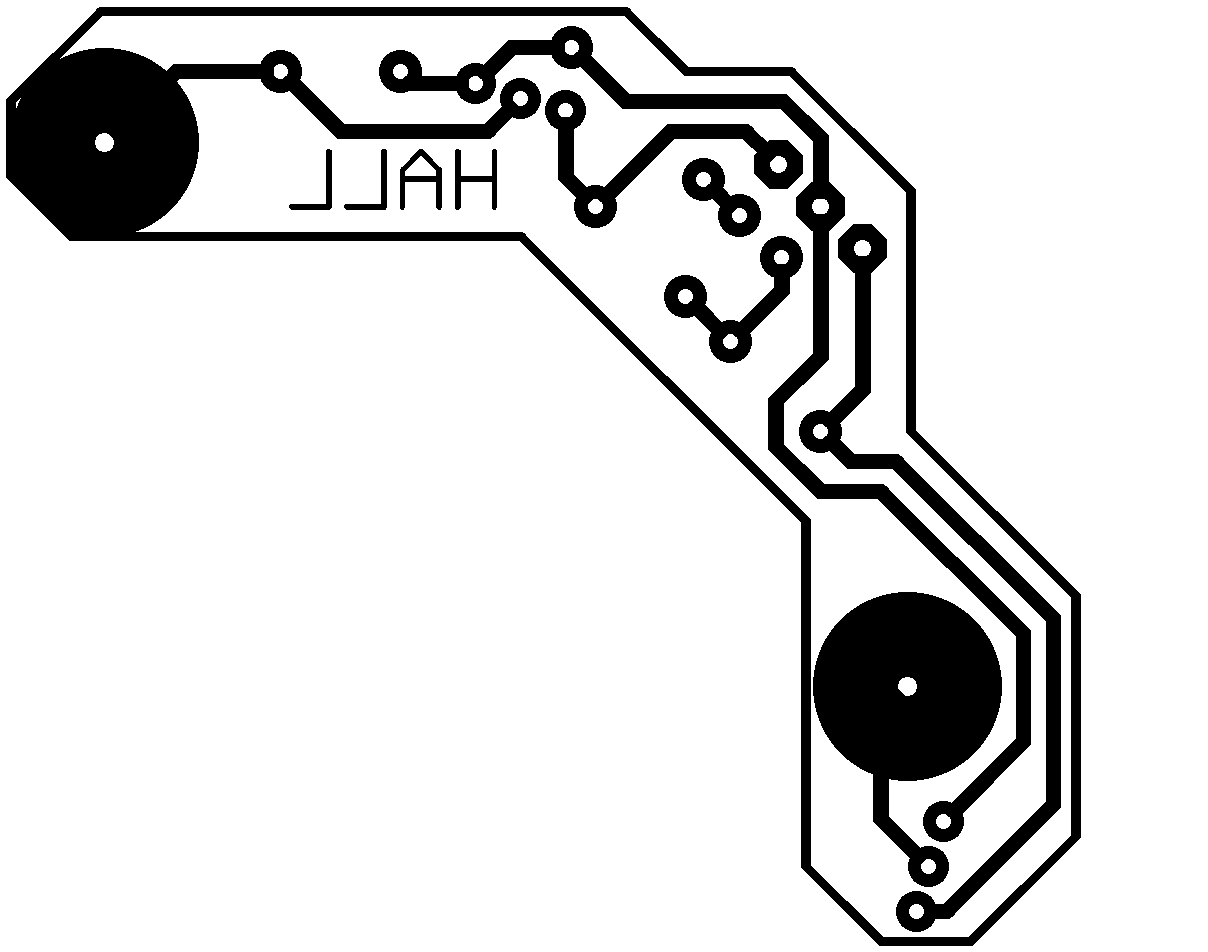

TYPON ECHELLE 1
| Rep. | Qte | Désignation | Fournisseur | Référence | Prix | Total |
|
C2A-B |
2 | CONDENSATEUR CERAMIQUE 470nF/400V pattes redressées |
CONRAD |
7325 421-17 |
7,50 |
15,00 |
|
C3A-D |
4 | CONDENSATEUR CERAMIQUE 1µF/400V pattes redressées |
CONRAD |
7325 423-17 |
8,20 par 10 |
32,80 |
|
D1A-B |
2 | DIODE ULTRA FAST RURP860 |
SELECTRONIC |
22.3218 |
9,00 |
18,00 |
|
F1A-E |
3 | FIL DE CABLAGE 1mm² NOIR, BLEU et VIOLET |
SELECTRONIC |
. | . | . |
| . | 3 | COSSE FEMELLE Ø 1,3mm A SERTIR SUR CABLE |
CONRAD |
0526 258-17 |
12,10 le lot de 50 |
1,20 |
| . | 5 | GAINE THERMO 3/1 Ø 3mm POUR COSSE |
CONRAD |
7148 736-17 |
16,00 pour 1,20 m |
0,60 |
| . | . | . | . | . | . | . |
| . | 1 | CIRCUIT IMPRIME PERCE (ETAME SI ON PAYE PLUS) |
ATEXA |
. | . |
40,45 |
| . | . | FRAIS DE TYPON A PARTIR D’IMAGE EN FORMAT TIFF http://www.atexa-electronique.com/ |
ATEXA |
. | . | . |
|
BOITIER |
1 | BOITIER ETANCHE ZETTOX 75x80x52 |
RADIOSPARES |
121-2406 |
150,00 |
150,00 |

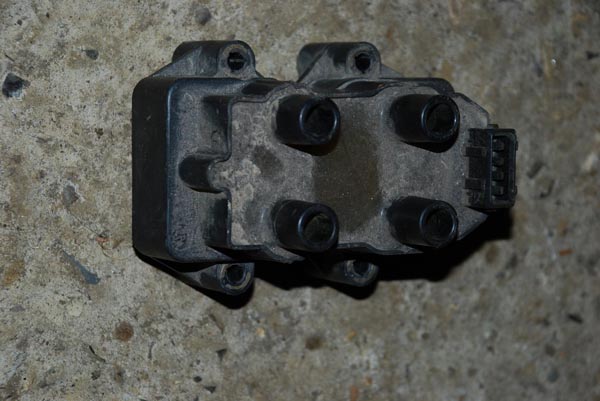

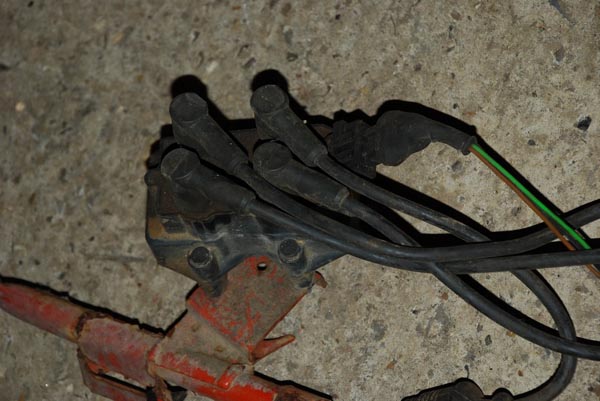

RACCORDEMENT EXTERNE
